Виды радиаторов отопления

Радиаторы бывают:

• Стальные панельные
• Секционные (Биметалические и алюминиевые)
• Чугунные
• Дизайнерские
• Впольные конвектора

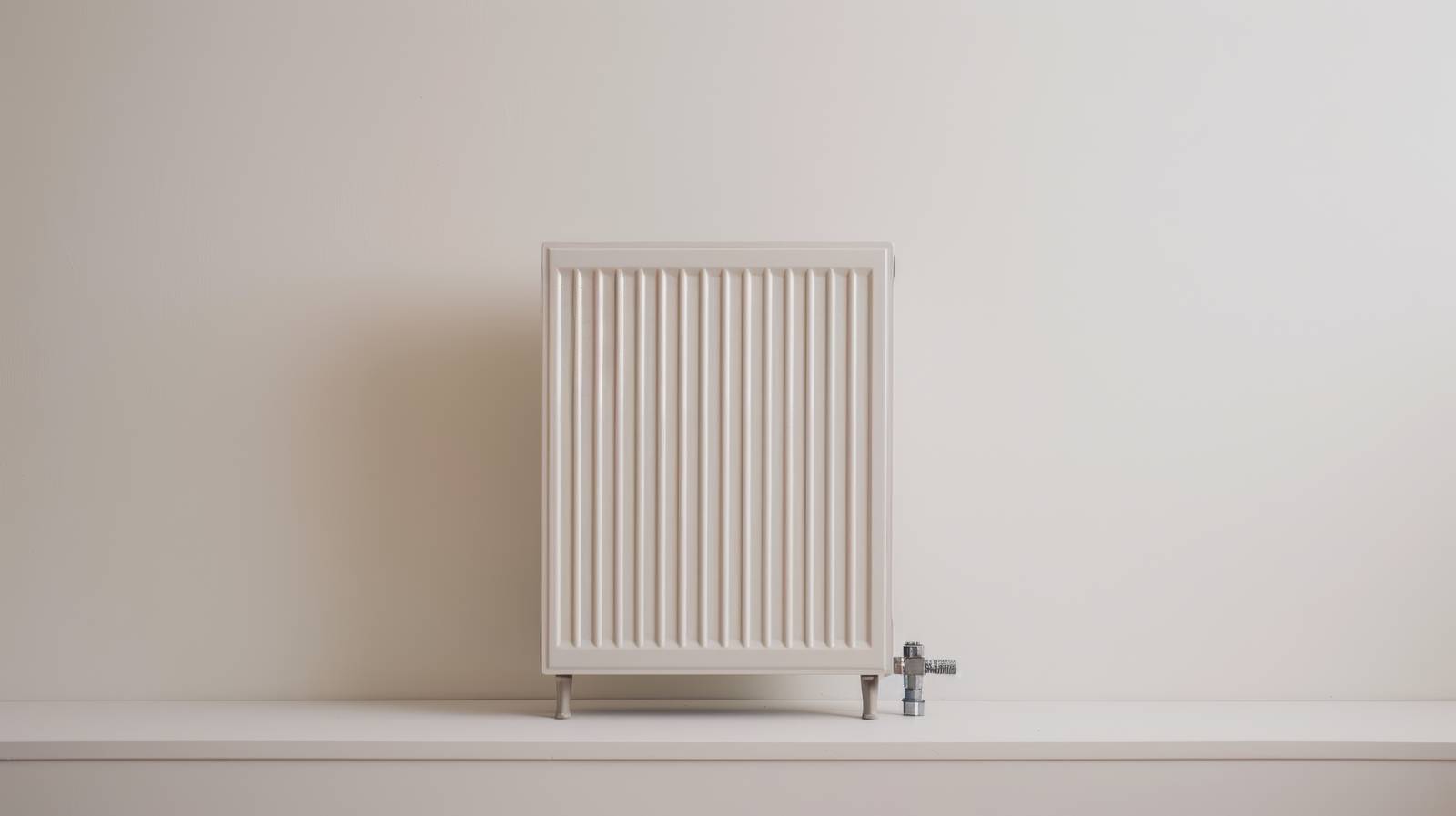

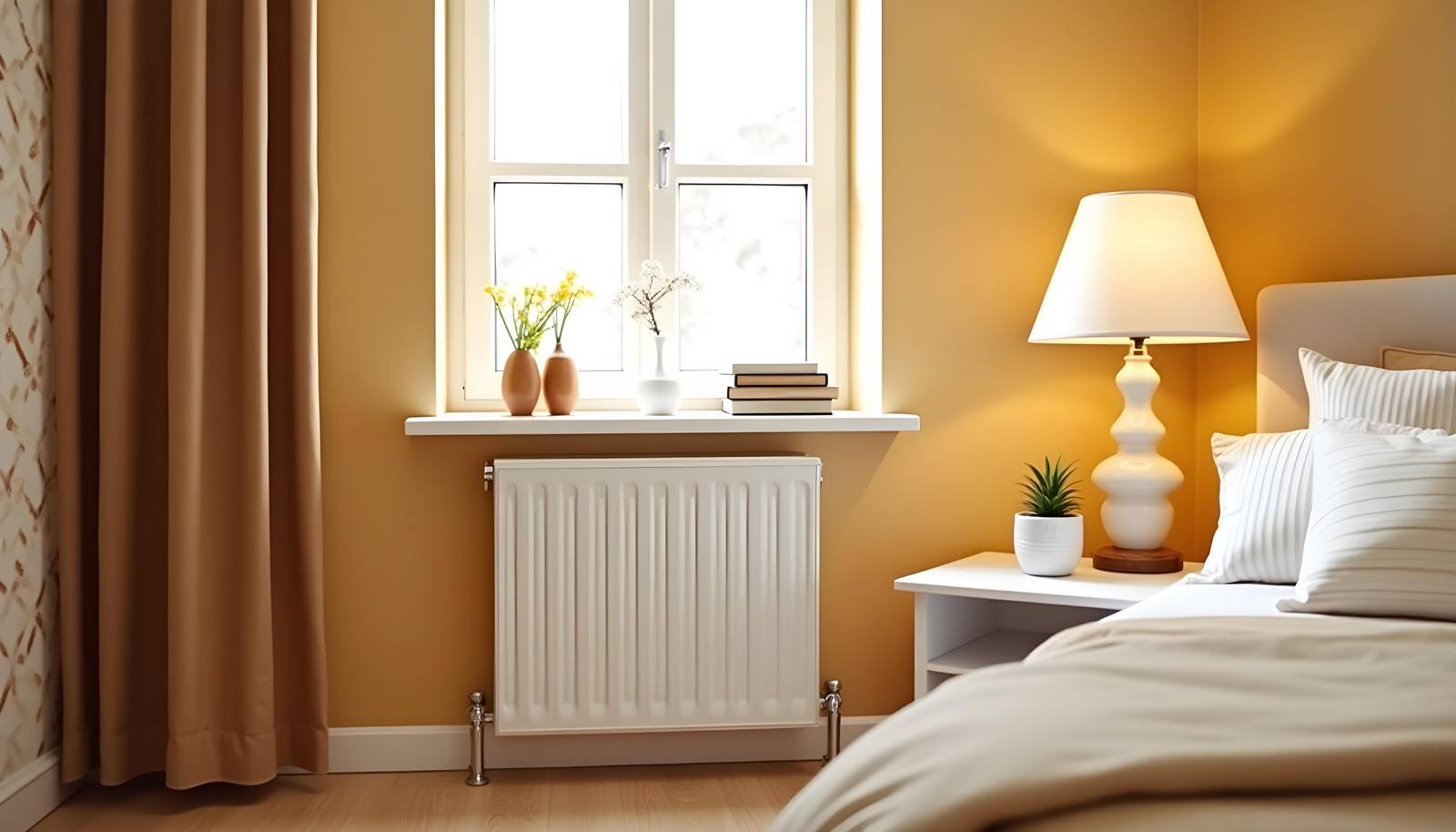

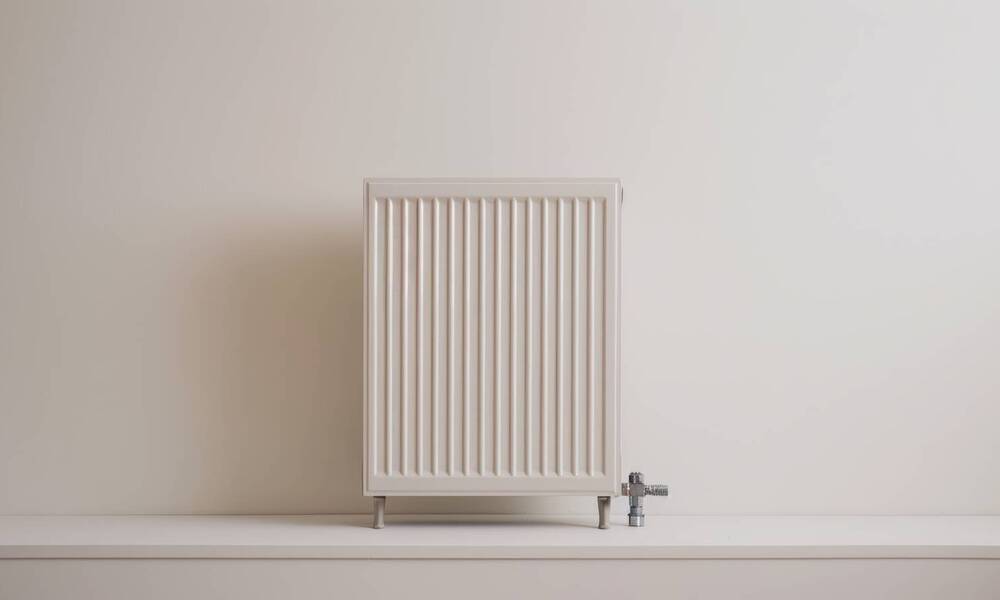

Стальные панельные:

Состоят из двух стальных листов, которые имеют гладкую поверхность. Нагретые теплоносителем стальные листы излучают в помещение тепловые волны. Внутренние ребра между стальных листов, которые нагревают воздух, называются конвекционной зоной. Горячий воздух, нагретый конвекционной зоной, поднимается наверх. Таким образом происходит нагрев помещения.

Такие радиаторы имеют отличия в конструкции и бывают разных типов:

• Тип 10 — гигиенический радиатор с одной панелью, без конвекционных зон, верхней решетки и боковых стенок.
• Тип 11 - радиатор с одной панелью и одной конвекционной зоной.
• Тип 20 - радиатор с двумя панелями и без конвекционных зон.
• Тип 21 - радиатор с двумя панелями и одной конвекционной зоной.
• Тип 22 - радиатор с двумя панелями и двумя конвекционными зонами.
• Тип 33 - радиатор с тремя панелями и тремя конвекционными зонами.

Положительные стороны стальных радиаторов:

• Хорошая теплоотдача

Высокий показатель достигается не только путём излучения тепловых волн, но и путём конвекции.

• Широкий модельный ряд

Различные варианты высоты и длины позволяют подобрать радиатор под любое помещение.

• Экономичны

Панельные радиаторы требуют минимальное количество теплоносителя для обогрева помещения.

• Доступная цена

Обусловлена широким модельным рядом и легкостью в изготовлении.

• Гигиеничность

Гигиенические версии радиаторов могут быть установлены в детские и медицинские учреждения.

Отрицательные стороны стальных радиаторов:

• Слабая устойчивость к коррозии

Стальные пластины подвержены коррозии, их не рекомендуется устанавливать стальные панельные радиаторы в системы центрального отопления старого образца и помещения с повышенной влажностью.

• Низкое рабочее давление

Невысокое рабочее давление запрещает установку в системах с центральным отоплением.

• Простой дизайн

Отсутствуют дизайнерские варианты внешнего вида.

Итоги:

• Хорошая теплоотдача
• Широкий модельный ряд
• Экономичны
• Доступная цена
• Гигиеничность
• Цельность конструкции
• Слабая устойчивость к коррозии
• Низкое рабочее давление
• Простой дизайн

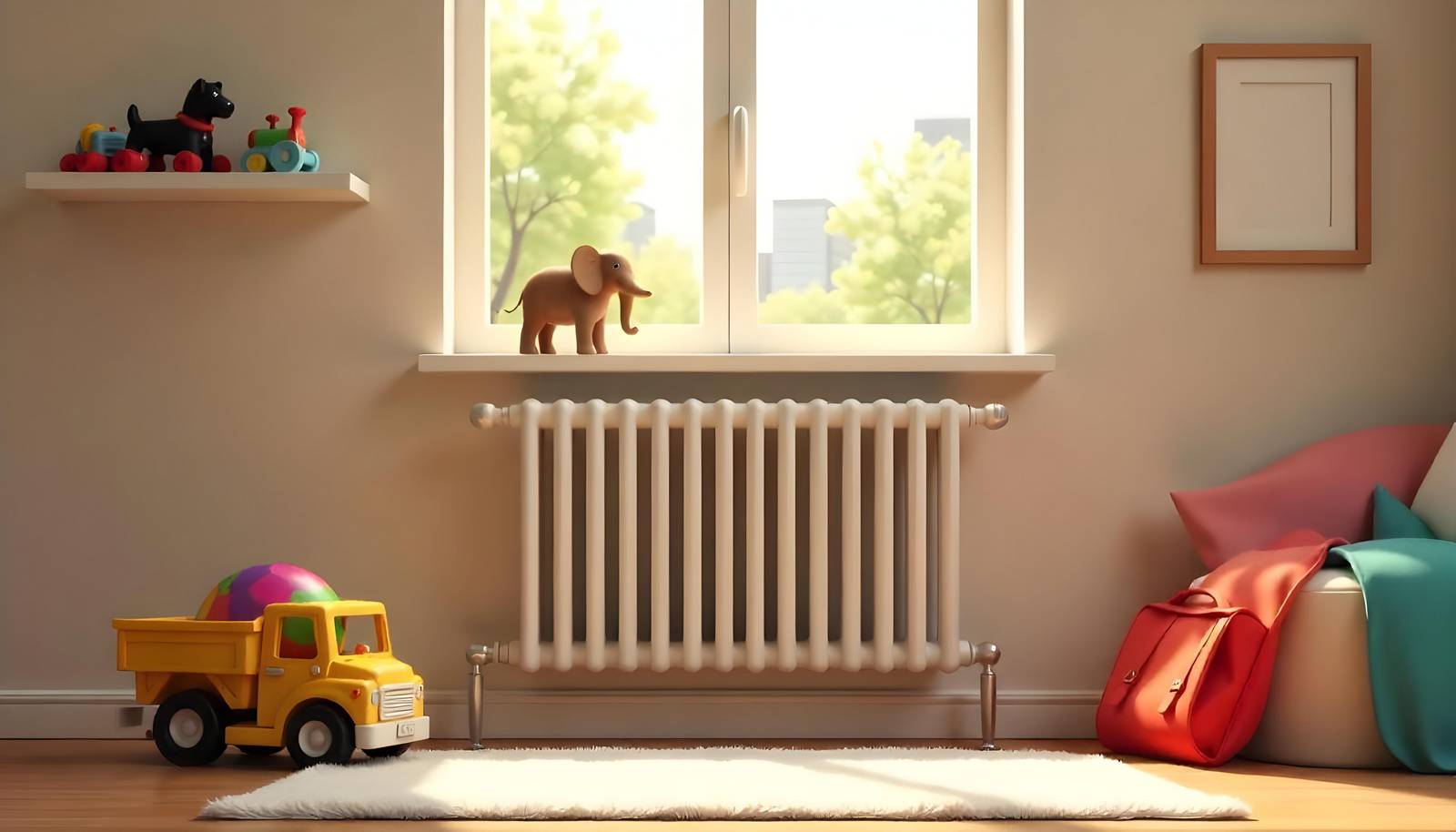

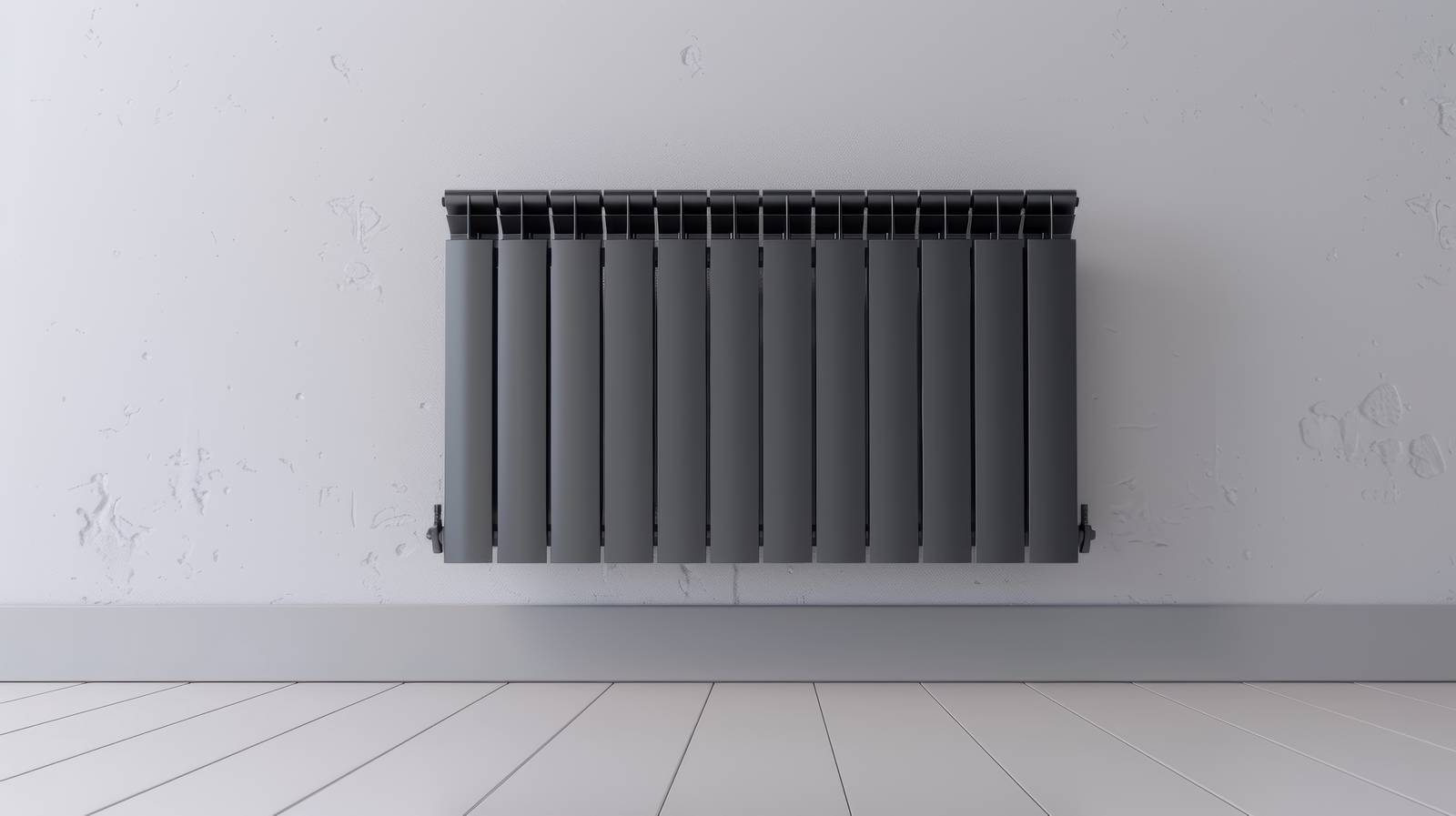

Секционные радиаторы

Состоят из секций, которые соединены между собой ниппелем и прокладкой и затянуты с усилием. Самые популярные радиаторы по количеству секций, соединенных между собой:

• 4 секции
• 6 секции
• 8 секции
• 10 секции
• 12 секции

Секционные радиаторы бывают:

• Алюминиевые
• Биметаллические

Алюминиевые:

Состоят из сплава алюминия и кремния, поэтому они самые лёгкие. Такие радиаторы устанавливают в частных домах со своей отопительной системой (котлом), в которой теплоноситель и давление неизменны. Воздух соприкасается со стенками радиатора, его оребрением и поднимается наверх, прогревая помещение.

Положительные стороны аллюминиевых радиаторов:

• Лёгкость

Состоят из сплава алюминия и кремния.

• Высокая теплоотдача

Отдача тепла выше чем у панельных радиаторов, при меньших габаритах.

• Низкая цена

Бюджетный вариант для частного дома.

• Универсальный дизайн

Подходят для любых интерьеров.

Отрицательные стороны аллюминиевых радиаторов:

• Низкое рабочее давление

Установка их в систему с центральным отоплением невозможна.

• Уязвимы к агрессивному теплоносителю

При кислотности выше 7 во внутренних полостях скапливаются газы. Это ведёт к разрушению соединений.

• Возможны протечки в местах соединения

Соединения секций между собой - потенциальное место протечки.

Итоги:

• Лёгкость
• Высокая теплоотдача
• Низкая цена
• Универсальный дизайн
• Низкое рабочее давление
• Уязвимы к агрессивному теплоносителю
• Возможны протечки в местах соединения

Биметаллические радиаторы:

Производят из двух видов сырья: аллюминия и стали. Радиатор состоит из двух частей: внутренней и внешней. Внешний корпус делают из алюминия. Внешний из стали. Поэтому их называют би-металлические (состоящие из двух видом металла). Биметаллические радиаторы прочнее и немного тяжелее алюминиевых. Они состоят из секций, которые соединены между собой через прокладку. Количество секций, соединенных между собой идентично аллюминиевым радиаторам.

Положительные стороны биметаллических радиаторов:

• Высокое рабочее давление

Стальная часть радиатора выдерживает давление до 30 атм, поэтому биметаллические радиаторы рекомендуется монтировать в квартирах и домах с центральным отоплением.

• Устойчивы к химическому составу теплоносителя

Биметаллические радиаторы выдерживают высокий уровень кислотности теплоносителя, поэтому их можно устанавливать системы отопления с более агрессивной средой эксплуатации.

• Долгий срок службы

Обеспечен двухкомпонентным составом конструкции и устойчивостью к агресивному теплоносителю.

Отрицательные стороны биметаллических радиаторов:

• Высокая стоимость

Обусловлена сложностью производства.

• Ниже теплоотдача

Двухкомпонентная конструкция способствует более низкой теплоотдаче.

• Большой вес

Вес радиатора увеличен вследствии нахождения в его конструкции стальных трубок.

Итоги:

• Высокое рабочее давление
• Устойчивы к химическому составу теплоносителя
• Долгий срок службы
• Высокая стоимость
• Ниже теплоотдача
• Большой вес

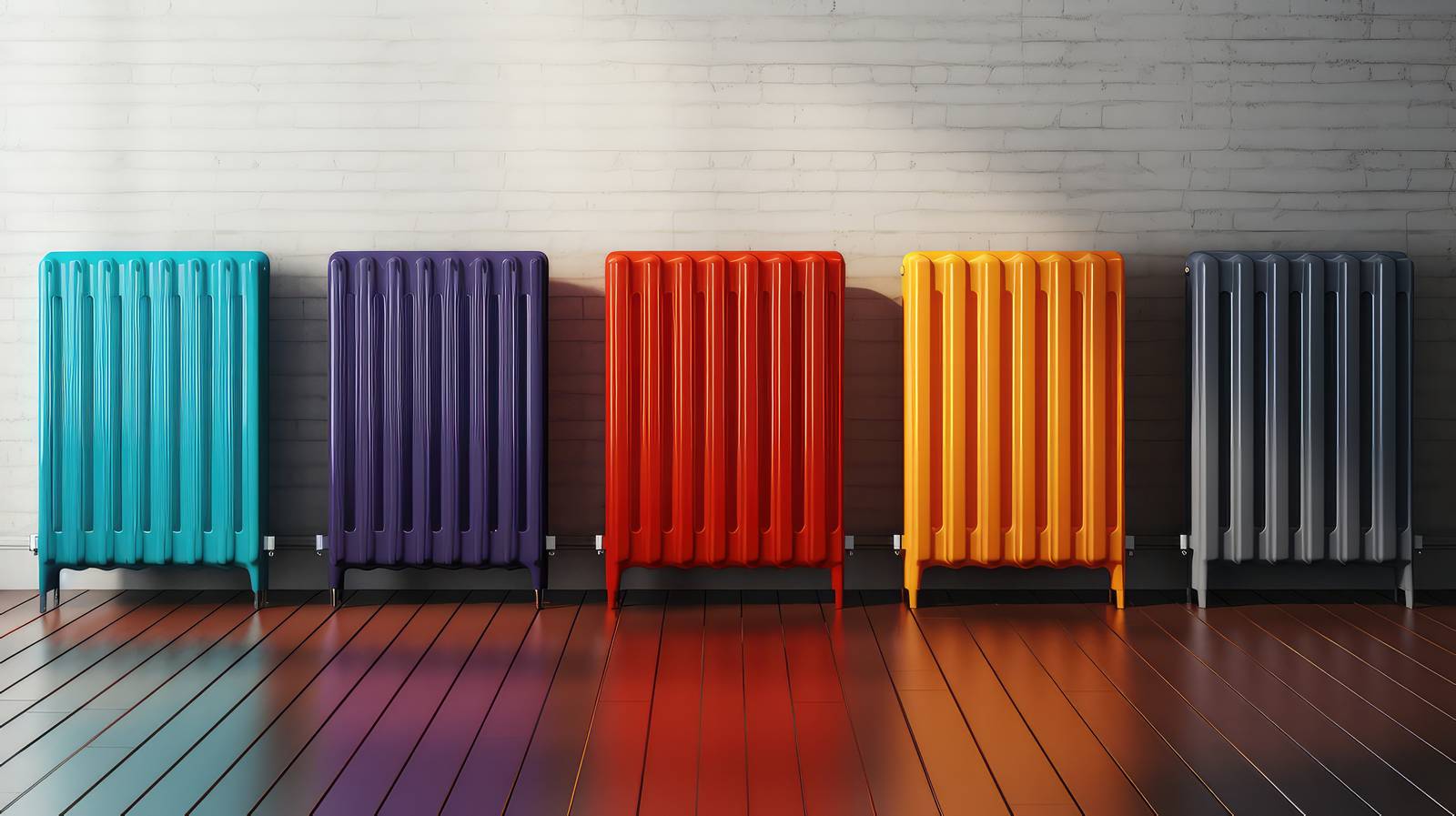

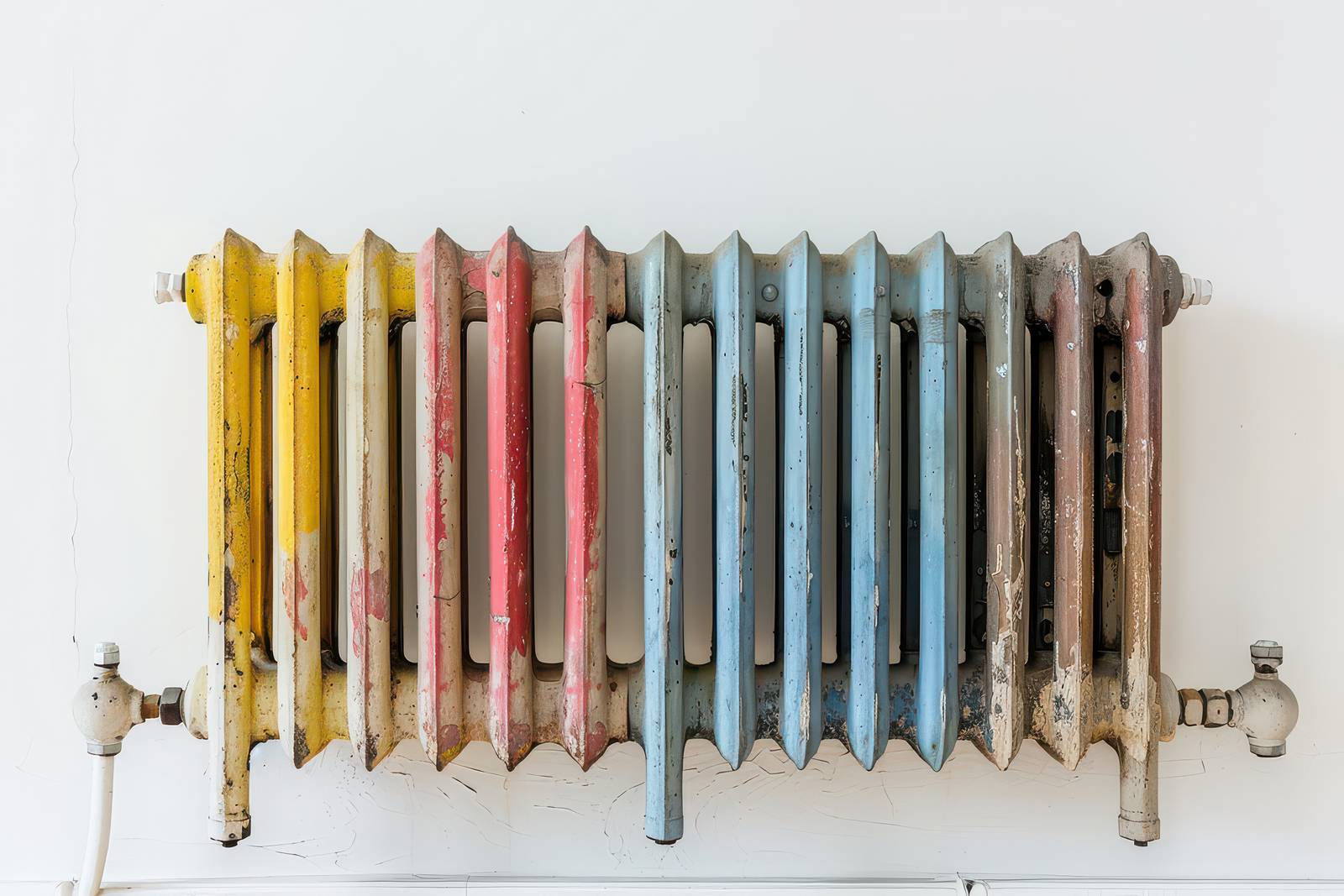

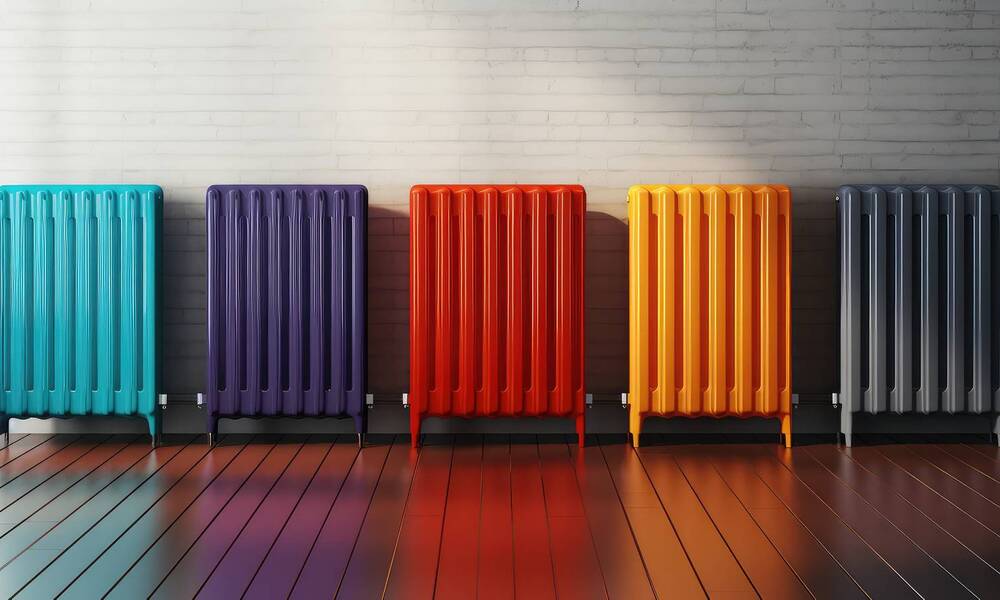

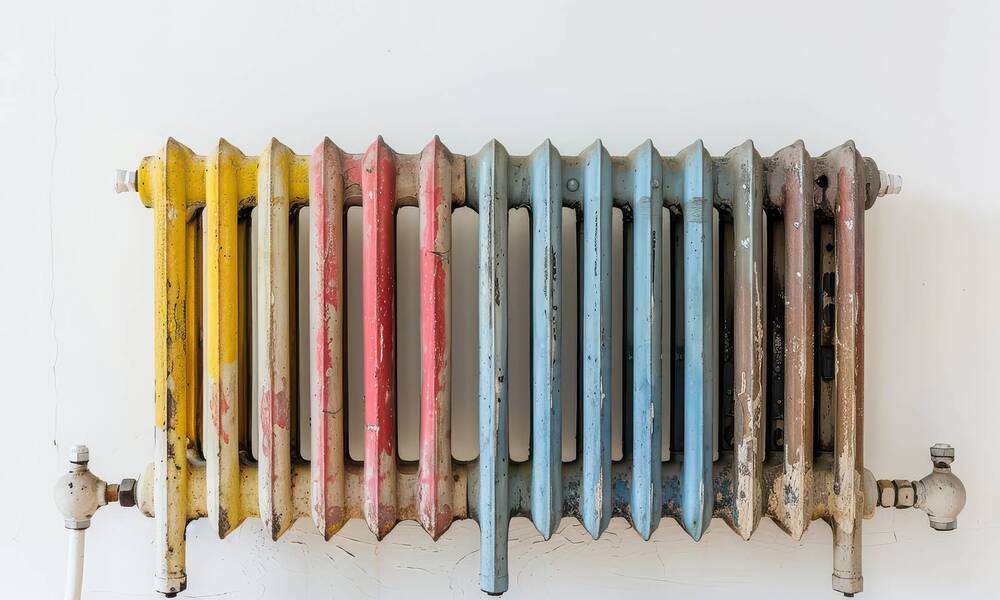

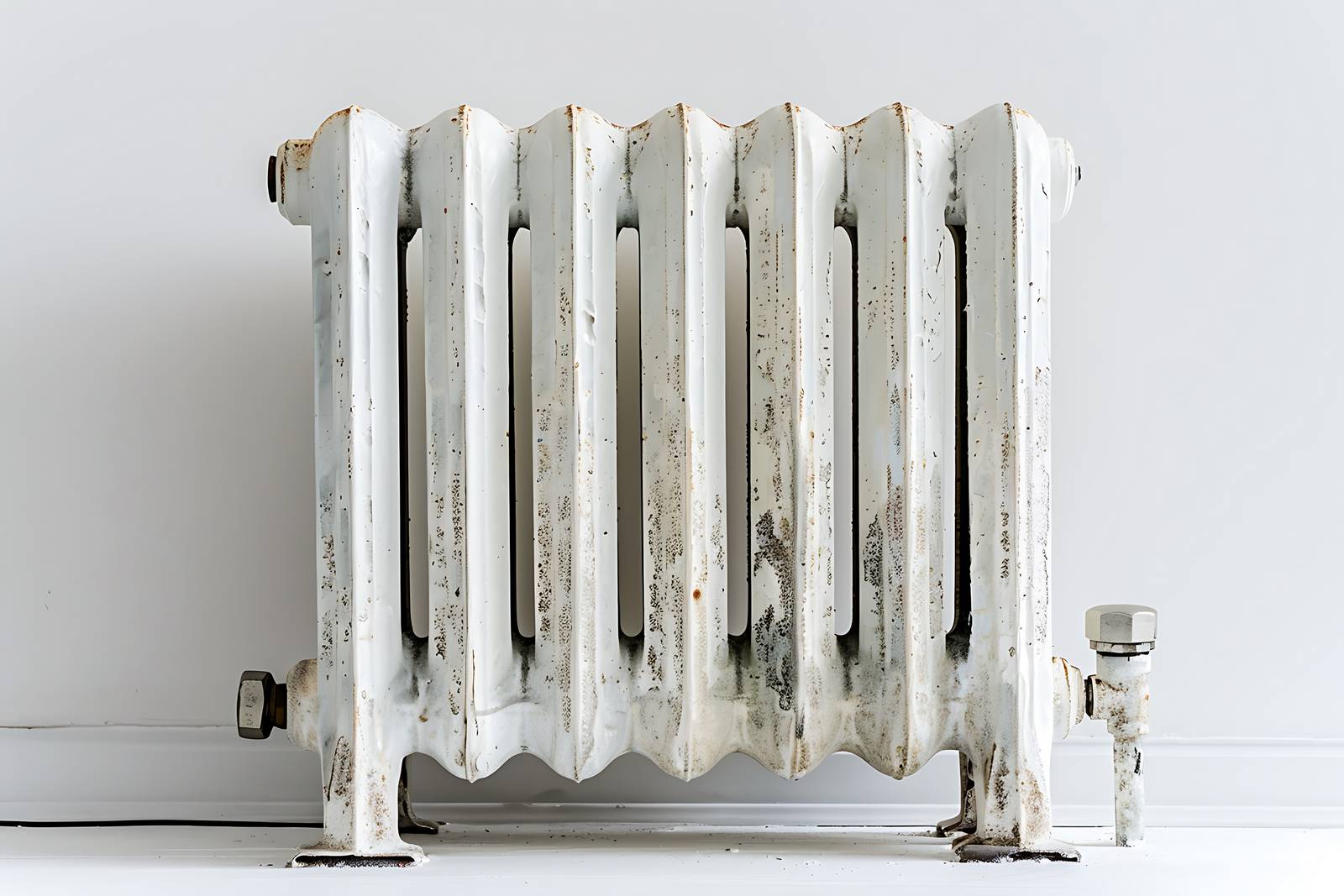

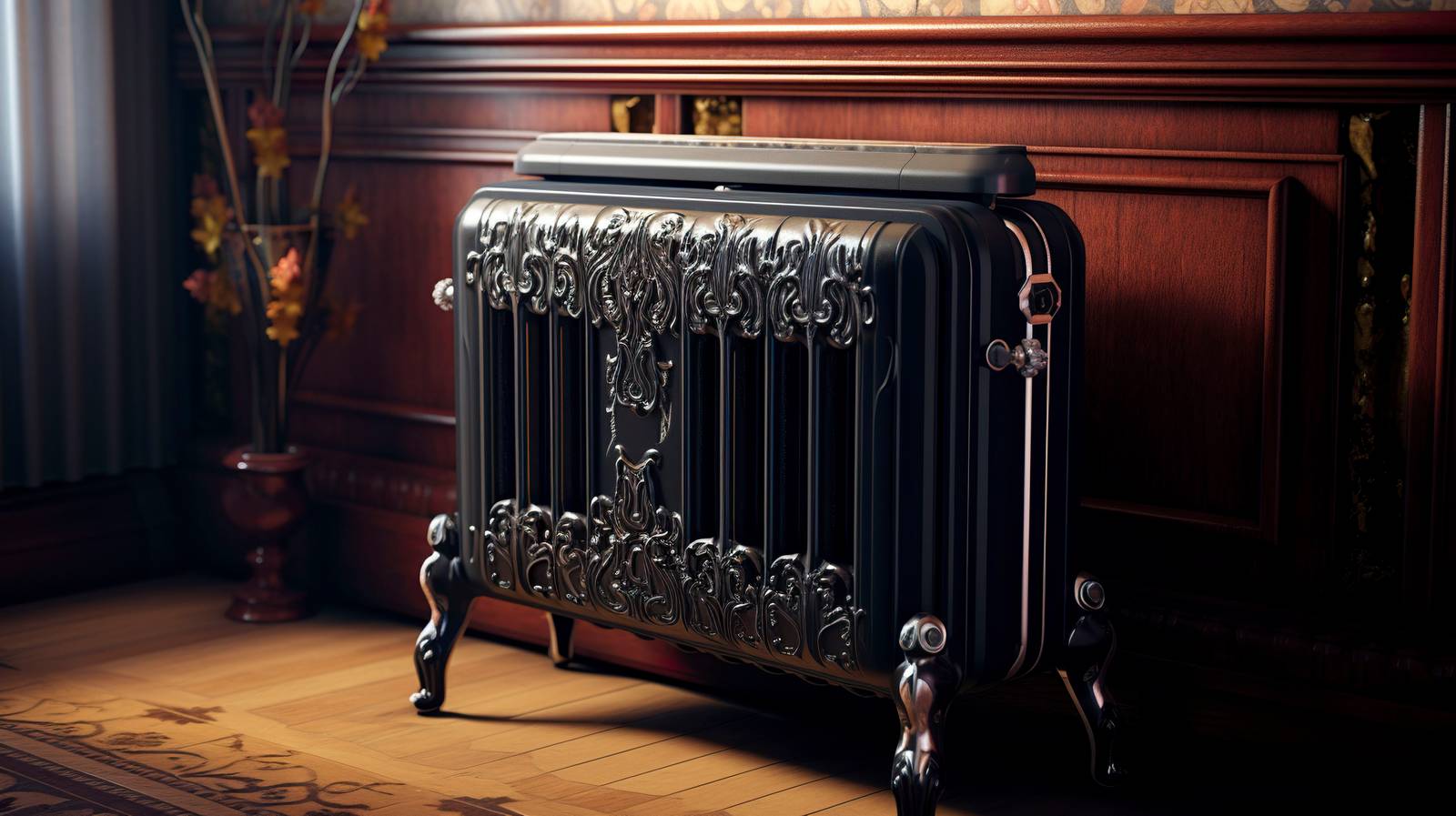

Чугунные радиаторы

Подходят для использования в отопительных системах, где имеется высокий уровень загрязнённости и агрессивности теплоносителя. Применяются на тех объектах, жертвуют внешним видом ради надежности и долговечности. Места применения: от частных домов, до промышленных зданий.

Чугунные радиаторы состоят из отдельных секций, которые соединяются между собой с помощью ниппелей и колец из термостойкой резины.

По способу монтажа бывают:

• Настенные
• Напольные

Положительные стороны чугунных радиаторов:

• Долговечность

Радиаторы из чугуна могут прослужить более 50 лет.

• Высокая теплоёмкость

После отключения, отопления чугунные радиаторы будут долго отдавать тепло в комнату.

• Устойчивость к коррозии

Чугун не подвержен коррозии, что делает эти радиаторы неуязвимыми.

Отрицательные стороны чугунных радиаторов:

• Неэстетичный внешний вид

Большинство чугунных радиаторов имеют грубый внешний вид.

• Долгий нагрев

В случае необходимости оперативного прогрева помещения чугунные радиаторы не обеспечат такую же эффективность, как современные модели.

• Огромный вес

Вес чугуна достаточно высок. Для установки радиатора может потребоваться помощь нескольких человек.

• Неэкономичны

Чугунные радиаторы требуют огромное количество теплоносителя, для обогрева помещения

Итоги:

• Долговечность
• Высокая теплоёмкость
• Устойчивость к коррозии
• Неэстетичный внешний вид
• Долгий нагрев
• Огромный вес
• Неэкономичны

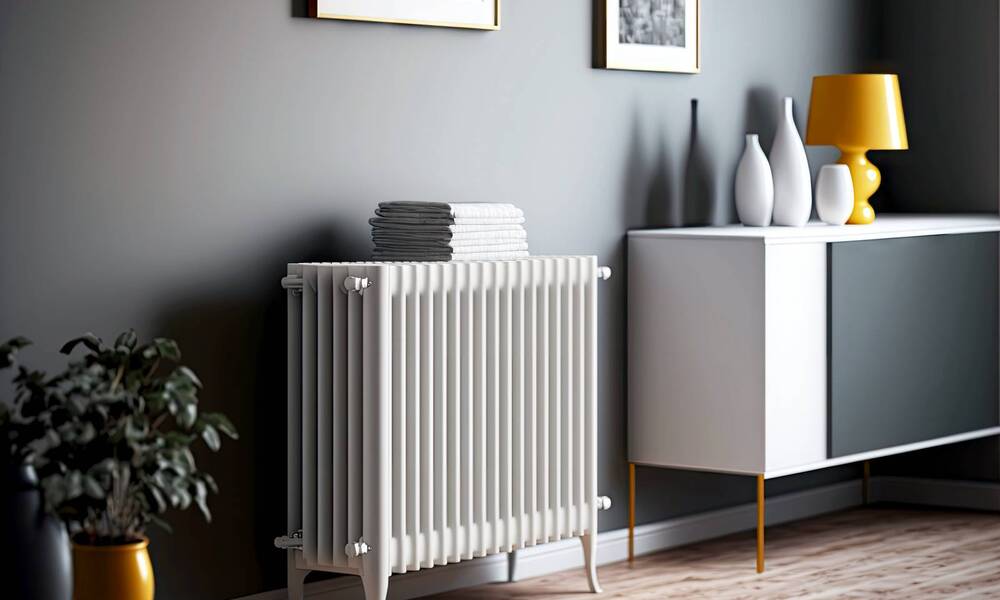

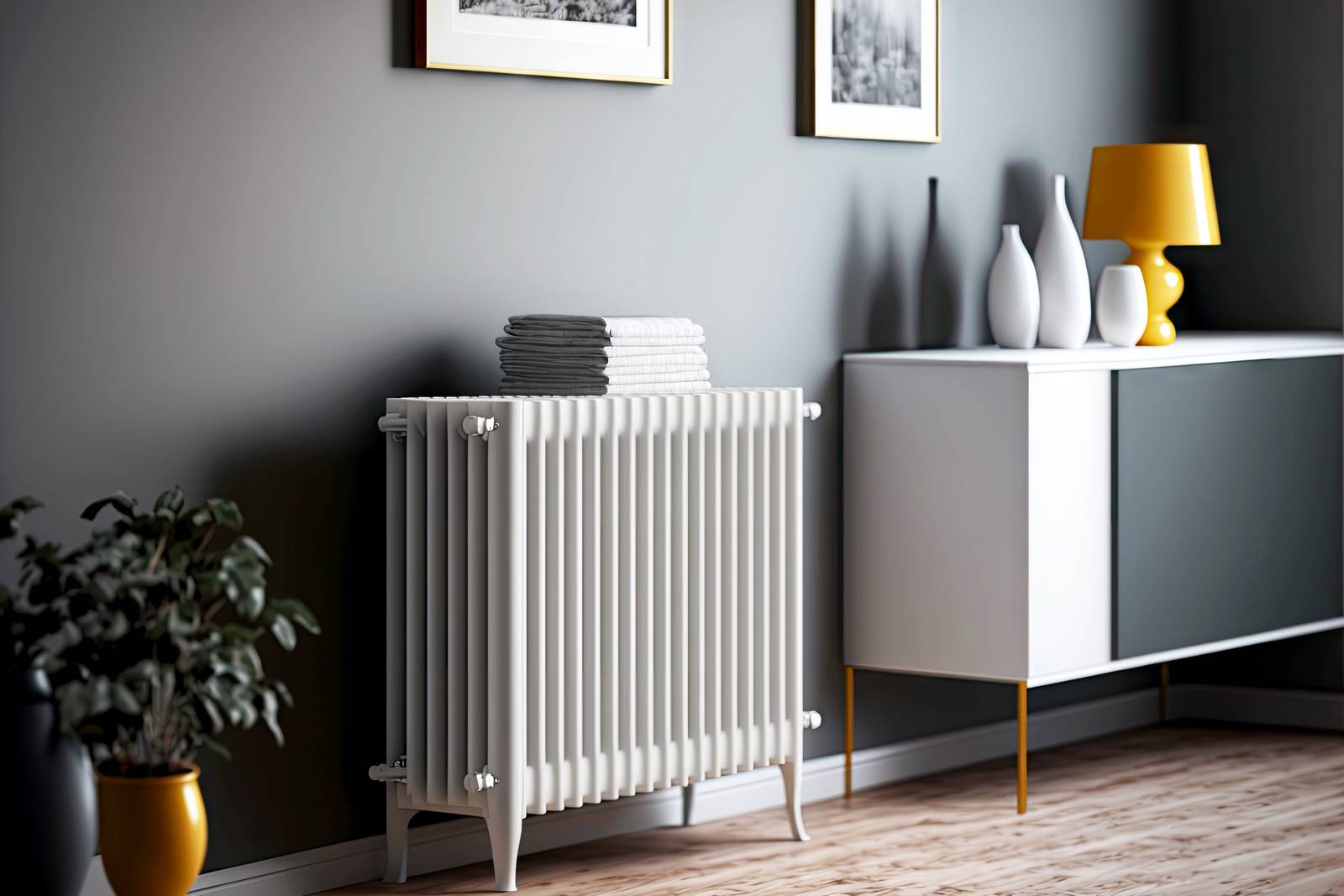

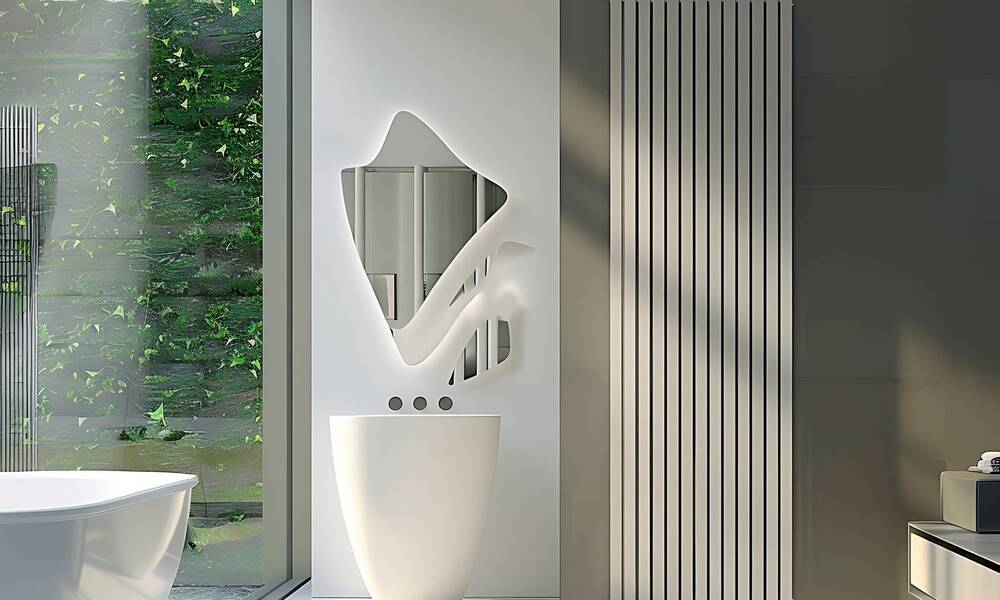

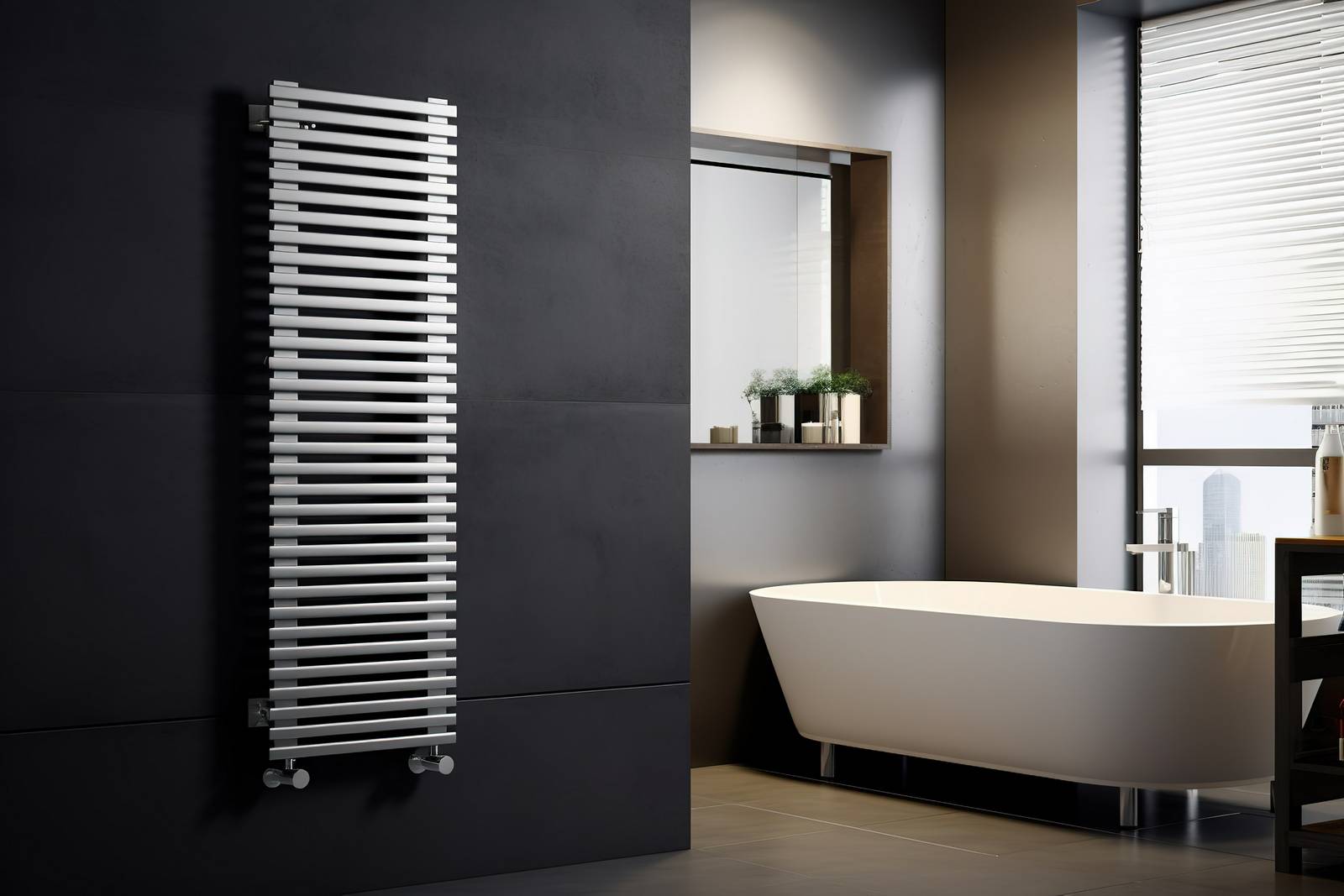

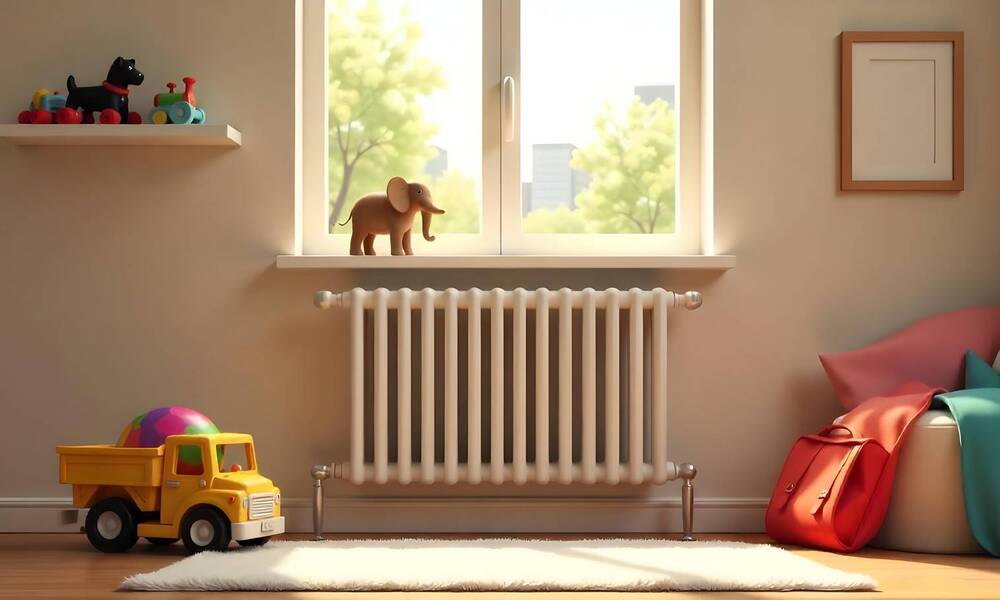

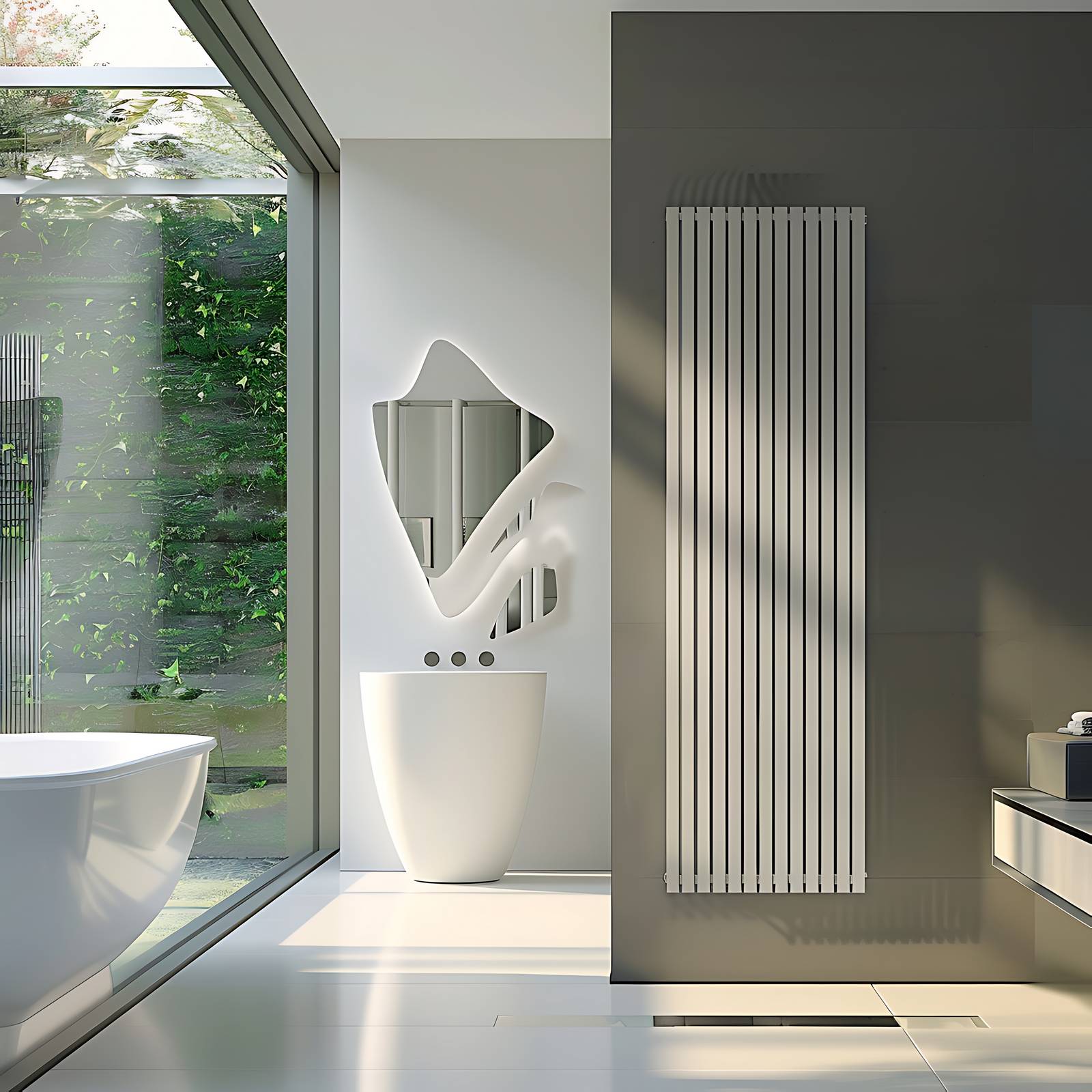

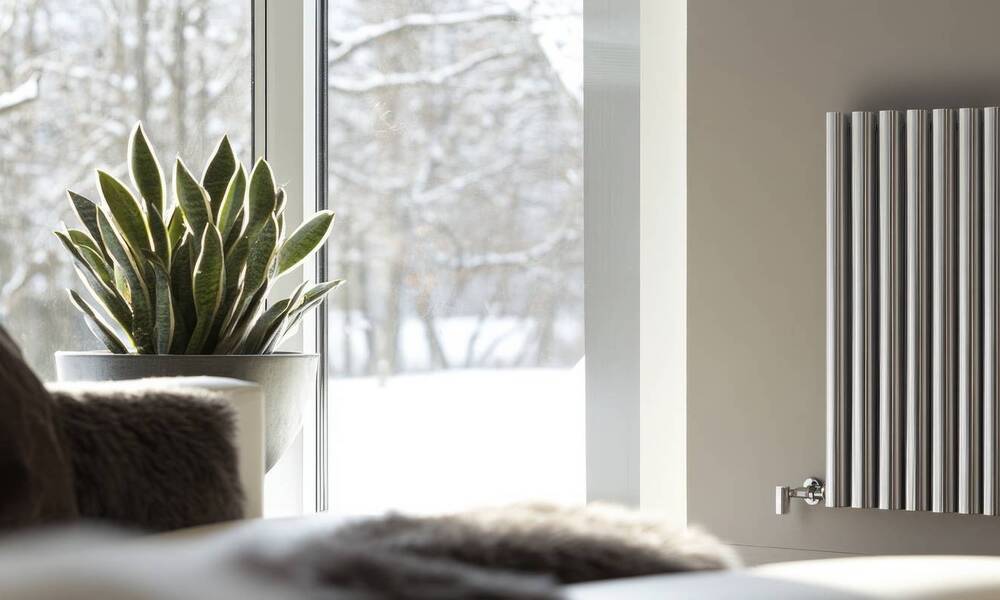

Дизайнерские радиаторы

Эти отопительные приборы, отличаются от стандартных батарей внешним видом, формой и цветом. Такие радиаторы не только отапливают помещение, но и являются декоративным элементом. Они дополняют интерьер. Имеют разнообразие форм.

Существуют угловые или полукруглые модели. С их помощью можно решить проблему размещения батареи на узкой стене или под низким подоконником. Радиаторы в виде скамейки или вешалки отлично дополнят интерьер.

По внешнему виду радиаторы бывают:

• Вертикальные
• Горизонтальные
• Круглые
• Квадратные
• Треугольные
• Прямоугольные

Положительные стороны дизайнерских радиаторов:

• Простота и надёжность конструкции

Радиаторы изготавливаются из качественной стали толщиной до 2 мм, что обеспечивает высокую прочность и долговечность.

• Эстетически привлекательный дизайн

Разнообразие моделей, оттенков, форм и методов установки открывает широкие возможности для креативности в сфере дизайна интерьеров.

• Устойчивость к коррозии

Внутреннее покрытие радиаторов эффективно противостоит коррозии. Это позволяет использовать их в многоквартирных домах.

Отрицательные стороны дизайнерских радиаторов:

• Высокая стоимость

Обусловлена использованием качественных материалов и сложностью производственных процессов.

• Большой вес

Вес дизайнерских радиаторов оставляет далеко позади алюминиевые и биметалические модели.

• Неэкономичны

Дизайнерским радиаторам для обогрева помещения требуется большое количество теплоносителя.

Итоги:

• Эстетически привлекательный дизайн
• Простота и надёжность конструкции
• Разнообразие моделей
• Устойчивость к коррозии
• Высокая стоимость
• Большой вес
• Неэкономичны

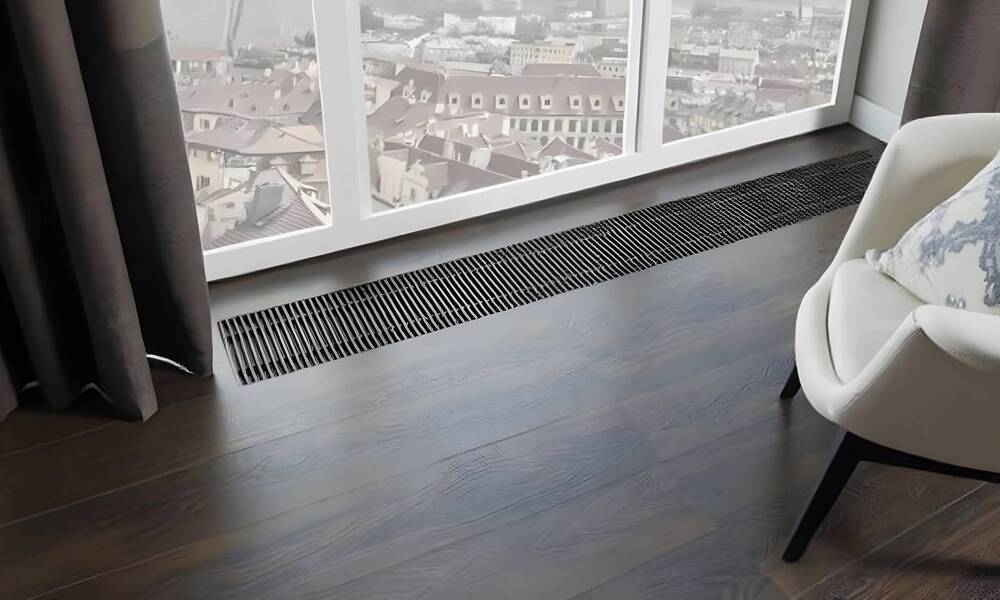

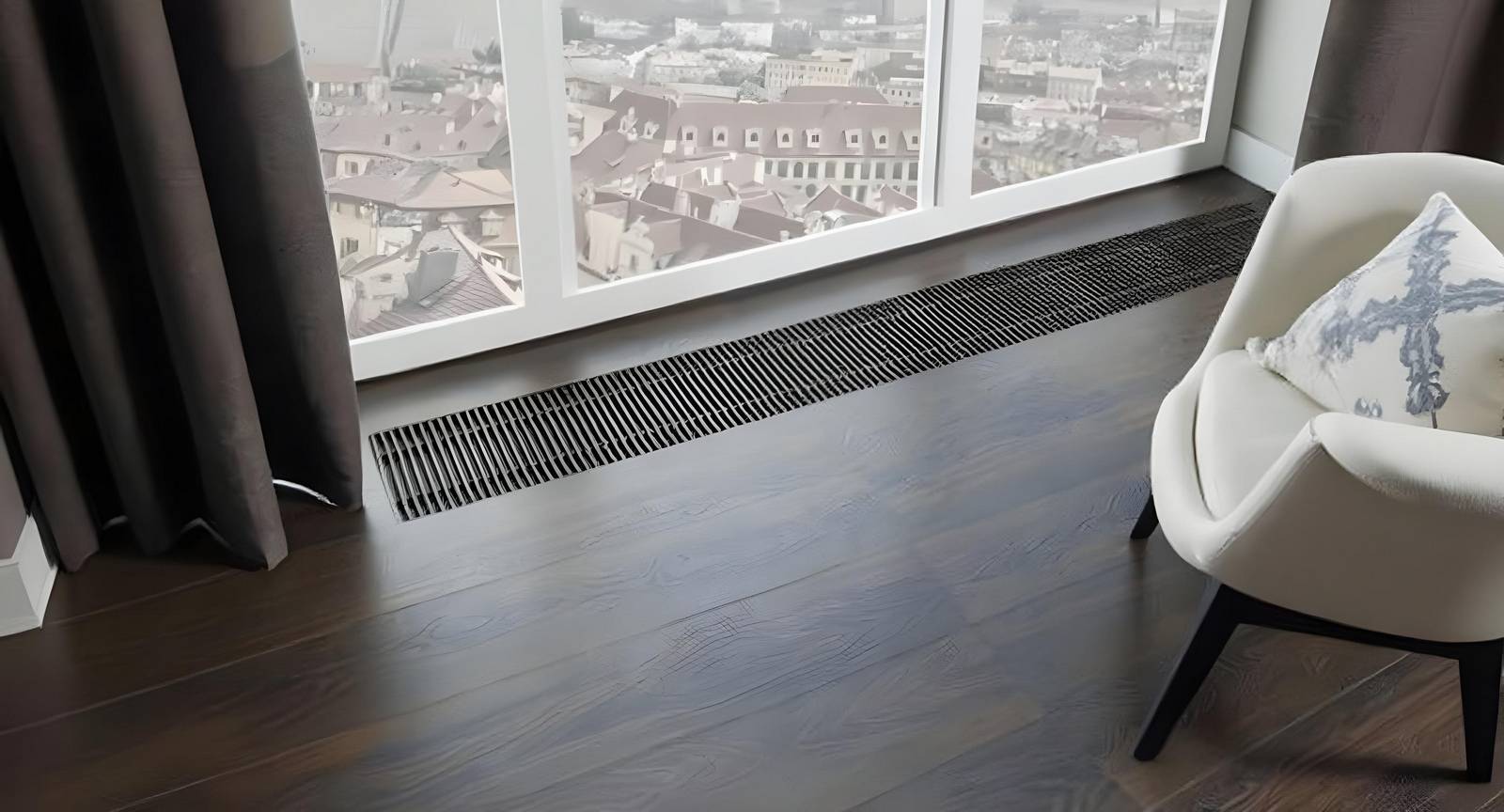

Внутрипольные конвекторы

Это отопительные приборы, которые встраиваются в пол. Они представляют из себя стальной или короб из нержавеющей стали, внутри которого находится теплообменник. Их устанавливают в бассейнах или под витражом. Размеры таких радиаторов почти не ограничены в длину, но имеют максимальную ширину 400мм. Процесс установки конвекторов достаточно трудоемок.

Материал изготовления: сталь или нержавейка. Нержавеющие модели устанавливают во влажных помещениях. Модели из стали в целях экономии применимы только в помещениях с естественной влажностью.

Внутрипольные конвекторы бывают:

• Естественной конвекции (без вентилятора)
• Принудительной конвекции (с вентилятором)

Естественной конвекции:

Обогревает помещение только благодаря естественной конвекции воздуха. Холодный воздух попадает в внутрипольный конвектор, нагревается от соприкосновения с теплообменником и поднимается наверх.

Положительные стороны конвектора без вентилятора:

• Универсальность установки

Радиатор монтируемый в пол не занимает места под окном или на стене. Обогреть помещение можно, установив необходимое количество прямо в полу.

• Экономичность

При обогреве конвектор задействует незначительное количество теплоносителя.

• Дизайн

Интеграция радиатора в пол предоставляет возможность отказаться от традиционного настенного радиатора.

Отрицательные стороны конвектора без вентилятора:

• Низкая теплоотдача

Небольшие размеры конвектора ограничивают его способность к обеспечению значительной мощности для отопления.

• Сложность монтажа

Установка таких радиаторов требует точности при монтаже и наличия специальных навыков.

• Трудности в уборке

Под красивый элемент декора, а именно под верхнюю решетку конвектора, попадает вся грязь и пыль, находящаяся в доме. Чистка теплообменника может стать трудной задачей.

• Решётка конвектора

Решётка внутрипольного конвектора не предназначена для больших нагрузок. Щели в решетке могут спровоцировать застревание предметов, или лап домашних питомцев.

Итоги:

• Универсальность установки
• Экономичность
• Дизайн
• Низкая теплоотдача
• Сложность монтажа
• Трудности в уборке
• Решётка конвектора

Принудительной конвекции:

Обогревают помещение не только благодаря естественной конвекции воздуха, но и с помощью встроенного вентилятора. Вентилятор задувает холодный воздух в конвектор, прогоняет его через теплообменник и выводит наружу. Конвектор с вентилятором требует подключения к электросети.

По количеству напряжения необходимого для работы устройства бывают 220 вольт либо 24 вольт.

Положительные стороны конвектора с вентилятором:

• Высокая теплоотдача

Использование вентилятора значительно увеличивает скорость обогрева помещений по сравнению с конвектором, не оснащенным вентилятором.

• Универсальность установки

Радиатор, монтируемый в пол, не занимает места под окном или на стене. Обогреть помещение можно, установив необходимое количество прямо в полу.

• Экономичность

При обогреве конвектор задействует незначительное количество теплоносителя.

• Дизайн

Интеграция радиатора в пол способствует отказу от традиционных настенных моделей радиаторов.

Отрицательные стороны конвектора с вентилятором:

• Сложность монтажа

Установка таких радиаторов требует точности при монтаже и наличия специальных навыков.

• Необходимость подключения к электрической сети

Кроме монтажа корпуса и подключения трубопроводов к радиатору, необходимо проложить кабель электрической сети, питающий вентилятор.

• Опасность поражения электрическим током

В случае затопления короба внутрипольного конвектора водой, под воздействием влаги окажутся элекронные компоненты устройства. Это может привести к негативным последствиям в виде поражения электрическим током.

• Шум

В процессе работы лопасти вентилятора издают шум. Установка в спальнях или в зонах для отдыха недопустима.

• Трудности в уборке

Красивая верхняя решетка конвектора собирает всю домашнюю пыль и грязь, что делает практически невозможной чистку теплообменника и вентилятора.

• Решётка конвектора

Решетка внутрипольного конвектора не рассчитана на значительный вес. Кроме того, щели в решетке могут представлять опасность, так как в них могут застрять мелкие предметы или лапы домашних животных.

Итоги:

• Высокая теплоотдача
• Универсальность установки
• Экономичность
• Дизайн
• Сложность монтажа
• Необходимость подключения к электрической сети
• Опасность поражения электрическим током
• Шум
• Трудности в уборке
• Решётка конвектора
